| 電動法蘭通風蝶閥的主要特點及工作原理介紹 發布時間：16-06-30 |

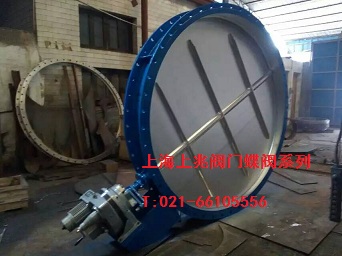

電動法蘭通風蝶閥的主要特點及工作原理介紹 電動通風蝶閥又稱電動通風法蘭蝶閥，它采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。 型號：TD941W 名稱：電動法蘭通風蝶閥 公稱壓力：0.05MPA 適用溫度:450℃;600℃;900℃ 適用介質:熱風、煙氣、燃氣 介質流速:≤50m/s 泄漏:1% 口徑：DN200~DN3000 電動法蘭通風蝶閥--主要特點 1、TD941W型電動法蘭通風蝶閥采用鋼板焊接制造，結構尺寸短，體積小，重量輕，安裝方便； 2、本閥驅動力矩小，啟閉靈活，操作方便可靠； 3、本閥代體上設置密封擋圈，密封無可見間隙，泄漏率小； 4、蝶板與閥體間的膨脹間隙長，能有效防止因熱脹冷縮造成的卡死現象； 5、本閥可配備各種驅動裝置，如手動裝置、電動裝置、氣動裝置、推桿裝置等。 6、本閥閥芯可做成雙門或百葉式，以滿足不同用戶的要求。
電動法蘭通風蝶閥--工作原理 TD941W型電動法蘭通風蝶閥通過驅動裝置帶動閥軸、經轉動銷使蝶板隨閥軸一起作90℃范圍內旋轉，從而達到開頭或調節目的。 電動法蘭通風蝶閥--標準 設計標準:GB/T12238-2008 JB/T8692-1998 法蘭連接尺寸:GB/T9115.1-2000 結構長度 h:GB/T12221-1989 壓力試驗:GB/T13927-1992;JB/T9092-1999 上兆閥門生產蝶閥有：多層次硬密封蝶閥、氣動通風蝶閥、蝸輪對夾式硬密封蝶閥、蝸輪法蘭通風蝶閥、手動通風蝶閥、蝸輪多層次硬密封蝶閥、氣動法蘭式硬密封蝶閥、蝸輪法蘭式軟密封蝶閥、對焊式硬密封蝶閥、電動法蘭軟密封蝶閥、電動法蘭硬密封蝶閥、蝸輪法蘭伸縮蝶閥 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
