不銹鋼氣動緊急切斷閥｜原理參數、密封防爆與應用選型發布時間：26-05-28

不銹鋼氣動緊急切斷閥是工業管路安全防護的核心自控閥門，以不銹鋼防腐、氣動快速切斷、防爆零泄漏為核心特性，在燃?xì)狻⒁喊薄⒒ぁ?chǔ)罐等高危場景實現緊急聯鎖關停，是保障生產安全的關鍵設備。上海上兆閥門深耕該領域，產品適配嚴苛工況，動作靈敏、密封可靠。

一、產品定義與核心原理

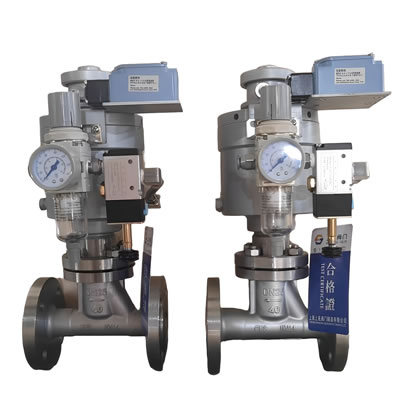

不銹鋼氣動緊急切斷閥（常見型號 QDQ421F）是單作用彈簧復位式安全閥門，由上海上兆閥門結合工業高危場景需求研發。

核心功能：正常工況保持開啟；泄漏、火災、斷電時 **≤5 秒 ** 快速關閉，切斷介質源頭。

型號解析：QDQ（氣動切斷）、4（法蘭連接）、2（直通式）、1F（軟密封）。

工作原理：

正常狀態：壓縮空氣（0.3-0.6MPa）進入氣缸，推動活塞壓縮彈簧，閥門開啟。

緊急觸發：

遠程控制：電磁閥斷電泄壓，彈簧復位關閥。

高溫熔斷：≥70℃易熔合金塞熔化，氣缸泄壓關閥。

氣源故障：失氣自動關閥，實現 “故障安全”。

二、結構組成與材質優勢

1. 核心結構

閥體：304/316 不銹鋼，法蘭連接（DN25-DN300）。

閥芯 / 閥座：不銹鋼 + PTFE 軟密封，零泄漏；硬密封可選耐高溫合金。

氣動執行器：?jiǎn)巫饔脧椈蓮?fù)位，氣缸耐壓≤2.0MPa。

易熔塞：70℃±5℃熔斷，火災工況自動觸發。

附件：防爆電磁閥、限位開關、過濾減壓閥（IP65 防護）。

2. 材質核心優勢

強耐腐蝕：304/316 不銹鋼適配天然氣、液氨、弱酸弱堿介質，無銹蝕、無二次污染。

安全防爆：Ex d IIC T6 防爆等級，適配易燃易爆環境。

耐用長壽命：精密鑄造閥體，密封面硬化處理，啟閉數萬次無泄漏。

三、關鍵技術參數（干貨）

以下為上海上兆閥門 QDQ421F 系列核心參數，覆蓋主流工況：

表格

參數項 數值范圍備注

公稱通徑 DN25-DN300 常用 DN50/DN80/DN100

公稱壓力 1.6/2.5/4.0MPa PN16/PN25/PN40

工作溫度 -40℃~+80℃ 高溫型可達 + 120℃

氣源壓力 0.3-0.6MPa 潔凈無水空氣 / 氮?dú)?/div>

關閉時間 ≤5 秒緊急工況快速響應

密封等級 ANSI Class VI 氣泡級零泄漏

防爆等級 Ex d IIC T6 Gb 適配防爆區域

閥體材質 304/316/316L 不銹鋼防腐優先 316L

四、五大核心性能特點

快速切斷，安全聯鎖：?jiǎn)巫饔脧椈蓮?fù)位，失氣、斷電、高溫三重觸發，≤5 秒全關，杜絕泄漏擴散。

不銹鋼防腐，適配廣：全不銹鋼過流部件，適配燃?xì)狻⒁喊薄⒒と軇┑冉橘|(zhì)，耐腐不生銹。

零泄漏密封，高可靠：軟密封（PTFE）氣泡級密封；硬密封耐高溫耐磨，長期運行無外漏。

防爆設計，適配高危區：執行器及附件防爆認證，IP65 防護，適配化工、燃?xì)庹镜纫兹家妆h(huán)境。

維護簡便，成本低：模塊化設計，無需拆管路可更換密封件；故障自動復位，降低運維難度。

五、全場景應用覆蓋

1. 燃?xì)?/ 液化氣系統（剛需）

城市燃?xì)夤艿馈?chǔ)罐出入口：泄漏時快速切斷，防止爆炸事故。

液化氣站、加氣站：與報警器聯動，濃度超標自動關閥。

2. 液氨 / 化工介質

液氨儲罐、輸送管道：液氨有毒易燃，緊急切斷防泄漏中毒。

化工酸堿、有機溶劑管路：不銹鋼防腐，適配輕度腐蝕介質。

3. 工業儲罐與管線

石油、燃油儲罐：火災高溫易熔塞熔斷，自動關閥防火勢蔓延。

電廠、冶金高危管線：聯鎖保護，設備故障時快速隔離。

4. 市政與商用安全

酒店、食堂燃?xì)夤艿溃悍辣袛啵A(yù)防燃?xì)庑孤┍ā?/div>

水處理、環保工程：有毒介質輸送安全切斷，防環境污染。

六、用戶剛需問答（高頻疑問）

Q1：不銹鋼氣動切斷閥和普通切斷閥有什么區別？

A：核心差異在材質與安全性能。不銹鋼款防腐耐用，適配腐蝕 / 易燃易爆介質；普通鑄鐵款易銹蝕，僅適用于清水。此外，不銹鋼款防爆等級高、密封零泄漏，高危場景更安全。

Q2：如何根據工況選擇口徑與壓力等級？

A：按 “介質→壓力→口徑→溫度” 選型：

介質：燃?xì)?/ 液氨選 316 不銹鋼，清水選 304。

壓力：常規選 PN16/PN25，高壓選 PN40。

口徑：與管道一致，常用 DN50-DN100。

溫度：≤80℃標準型，80-120℃高溫型。

Q3：安裝時要注意什么？

A：3 個關鍵要點：

流向：高進低出，禁止反向安裝。

氣源：干燥潔凈，前端裝過濾減壓閥，防雜質卡頓。

觸發測試：安裝后手動測試高溫熔斷與遠程關閉功能，確保可靠。

Q4：日常維護重點是什么？

A：重點查 3 項：

密封面：定期檢查無磨損、無泄漏。

易熔塞：無變形、無腐蝕，溫度達標可熔斷。

氣動附件：電磁閥、限位開關動作靈敏，防爆密封完好。

七、上海上兆閥門產品優勢

上海上兆閥門專注安全切斷閥研發制造，不銹鋼氣動緊急切斷閥具備三重保障：

技術保障：CFD 流體仿真設計，密封面精密研磨，出廠 100% 壓力與聯鎖測試。

品質保障：304/316 不銹鋼精工鑄造，防爆認證齊全，適配 - 40℃~+120℃嚴苛工況。

服務保障：提供選型、安裝指導、運維培訓一站式服務，支持定制特殊口徑與壓力等級。

總結

不銹鋼氣動緊急切斷閥以快速切斷、不銹鋼防腐、防爆零泄漏、高可靠性為核心優勢，是燃?xì)狻⒁喊薄⒒ぁ?chǔ)罐等高危場景的安全 “生命線”。上海上兆閥門產品規格齊全、性能穩定，可滿足不同工況的安全切斷需求，為工業管路系統提供可靠安全保障。
