三偏心蝶閥結構參數變化對蝶板的影響分析

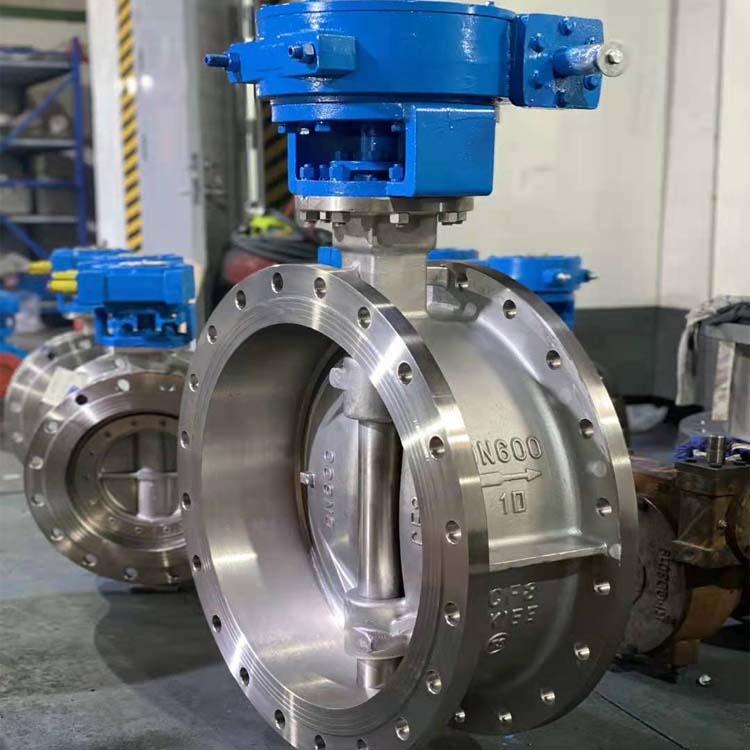

三偏心 蝶閥的基本結構特點是閥桿的位置決定軸向和徑向偏心，蝶板錐的傾斜度決定另一個角度偏心。設計三偏心蝶閥時，要合理設計各參數值，避免干擾。本文將定性分析三偏心蝶閥結構參數變化對干涉現象的影響。 當閥門完全關閉時，蝶板與閥座的兩個密封面完全接觸，它們無處不貼合。繞旋轉軸旋轉蝶板一定角度。如果在旋轉過程中沒有干擾，閥門將通過干擾檢查。設P為蝶板密封面上的任意一點，由于P點繞旋轉軸的旋轉軌跡為圓，且過P點并垂直于旋轉軸的平面M與閥座密封面相交，則得到的曲線為x ∈[ e-b/ 2，e+b/2]中一條雙曲線的一個分支或兩個部分。 切斷閥如果圓的軌跡在密封面寬度范圍內始終在雙曲線軌跡內，說明蝶板密封面不會與閥座密封面發生干涉；如果圓的軌跡在密封面寬度范圍內的雙曲線軌跡之外，蝶板密封面將與閥座密封面發生干涉。 該程序可用于獲得某些參數不干擾的范圍。以DN = 200mm，PN = 215mpa的蝶閥為例。 從蝶板不干涉的角度，得出以下結論。①隨著A的增大，δ先減小后線性增大。為了不干擾閥門，應選擇較大的A值。②隨著E的增大，δ近似呈直線下降，所以E一般取一個小值附近的值。③ δ隨著b的增大而減小，所以b的值不宜過大。④隨著α的增大，δ先增大后減小，α應選在拐點附近。⑤δ隨著β的增加近似呈直線增加，所以β應該更大。 在確定三偏心蝶閥參數的過程中，很多參數只能在一定范圍內確定。在合理選擇參數的過程中，要考慮的主要因素是密封、扭矩和過盈以及閥門結構。在參數確定過程中，可以利用本文的方法驗證參數的無干涉范圍，然后根據閥門結構設計的其他要求選擇參數，使得閥門產品設計過程中的干涉檢查更加方便，提高了產品設計的效率。
|
