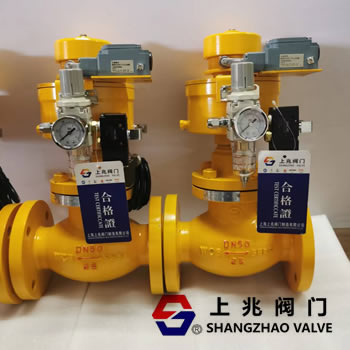

QDQ421F-25C-50_氣動切斷閥-產品概述
QDQ421F-25C-50 氣動切斷閥分為常開閥和常閉閥，在緊急情況下可在液氨和儲氣罐出口處快速切斷/管路。電磁閥用于控制閥門的開啟和關閉。廣泛用作燃氣、氨氣或弱腐蝕性氣體儲罐的安全保護閥。 氣動緊急切斷閥由多彈簧氣動隔膜執行器或浮動活塞執行器和調節閥組成。電磁閥線圈可以接收泄漏儀的信號，控制工藝管道中流體的切斷、接通或切換。截斷閥內部結構裝有低熔點易熔合金塞，在發生事故時容易因溫度升高而熔化并釋放壓力以快速關閉儲罐進出口，保證儲罐系統的安全。氣瓶的開啟壓力應≥0.3-0.6Mpa，氣瓶的日常工作壓力應不低于0.4MPa，以保證閥門的正常工作。 常開氣動 緊急切斷閥；它具有優良的技術性能、低負載損耗和高可靠性。它與長距離空氣源一起使用。氣源用于控制閥門的關閉，這樣當管道或儲罐上發生事故時，工作人員可以通過控制室快速觸動開關，電磁閥會瞬間通電，氣源可以快速關閉切斷閥。
QDQ421F-25C-50_氣動切斷閥作用原理和結構描述：
當閥門在沒有外部壓力的情況下運行時，閥瓣處于正常關閉狀態。當用于儲罐系統時，緊急切斷閥與油泵或儲氣瓶一起使用。 通過手動轉動油或氨的壓力來打開閥門，在油路或氣體的壓力下，閥門將處于打開狀態。當需要關閉閥門或遇到緊急情況時，可以釋放油壓或氨壓，閥門會自動關閉。
2。當閥瓣關閉時，通過打開泄壓閥或操作手輪或管道上的易熔塞在溫度升高時自行熔化來實現壓力。
3。閥門工作介質的流向應為AG低出口，與普通切斷閥的流向正好相反。
4。閥門法蘭的連接尺寸應符合JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。
|
