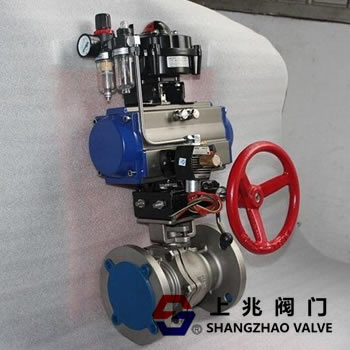

O型氣動切斷閥的組成結構及其良好性能
O型氣動切斷閥由閥體、球體、閥軸、密封環、 填料、壓板等零部件組成。執行機構由氣、活塞、齒輪型、輸出軸、氣缸蓋、軸承、導向環、活塞軸瓦、調整螺栓、“O”型圈等主要零部件等構成，執行機構與閥用連接軸連接。 氣缸內輸入氣壓后，作用于活塞上產生一定的推力，使齒輪型輸出在活塞推動下，使齒輪輸出軸于旋轉，帶動閥軸轉動，從而使球閥球體在閥內隨著 轉動，改變閥的流通面積，達到改變通過閥內介質流量目的。 O型氣動切斷閥廣泛適用于天然氣、油品、化工、冶金、造紙 電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體切斷控制，與自動化氣動儀表配套使用。 采用唇型彈性密封圈結構設計，密封的可靠性對于低壓、超低壓或真空工況用球閥， 緊急切斷閥采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球后密封結構或前后雙密封結構。 O型氣動切斷閥流體阻力小，即使是縮徑球閥，其流體阻力也相當小；止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。 由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
|
