防爆液氨電動球閥發布時間：22-05-22

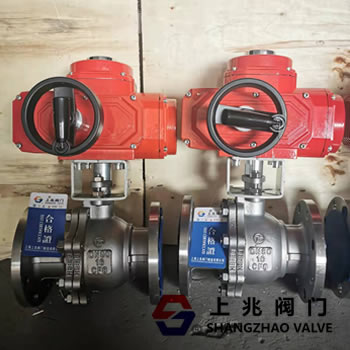

防爆液氨電動球閥--介紹：

Q941F 防爆液氨電動球閥其完美的功能、優異的性能、輕巧美觀、調試簡單、操作方便。與啟閉件配套，組成執行單元，應用于電站、石油、鋼鐵、化工、輸油管道、污水處理等自動控制系統中切斷閥作用，既能滿足頻繁調節控制，又能滿足斷續控制的要求。

防爆液氨電動球閥技術參數：

1、閥體材質：WCB碳鋼/304不銹鋼硅溶膠防火防靜電球閥

2、執行器：防爆型帶手輪裝置

3、防爆等級EXdiiCT5、

4、電源：220V、類型：開關型（通電開、通電關）、

5、使用壓力：1.6~4.0MPa、

6、使用溫度：-40/+120℃、

7、使用介質：氨、油品、燃氣、

8、法蘭接端：GB/T9113.1-2000/突面,凸面,凹面

9、設計標準：GB/T12224 GB/T12237

10、結構長度：GB/T12221

11、壁厚：GB/T12224-2005

12、檢驗與測試：GB/13927，API598

防爆液氨電動球閥--防泄漏設計：

1、閥桿采用防吹出設計。

2、第一階段密封，錐形的閥桿密封墊有效地防止介質在閥桿旋轉過程中的滲漏，并且在異常升壓狀態下，亦能有效防止?jié)B漏。

3、第二階段密封，一組V形組合填料在被壓縮后往兩旁擴張，從而防止了滲漏。

4、釋放碟形彈簧的預緊力,自動補償填料和閥桿密封墊的磨損緊急切斷閥。

5、使用閥桿螺母壓緊全部的閥桿密封系統，防止泄漏。

6、止退墊固定閥桿螺母，防止其松開。

7、防靜電裝置：當操作閥門時，由于球體和聚四氟乙烯等非金屬材料閥座之間摩擦，會產生靜電電荷并聚積在球體行。為防止產生靜電火花，特在閥門上設置防靜電裝置，把產生的靜電導出。

8、防火結構：采用獨特結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座與球體吻合密封，從而阻止火勢蔓延和介質外流。（防火結構設計符合API607，JB/T6899和BS755）

9、自動泄壓結構：當滯留在閥門中腔的介質由于管道系統壓力或介質溫度等因素引起的變化，從而出現中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門的安全。

防爆液氨電動球閥角行程電動執行機構，以AC220V,AC380V或DC24V電源電壓做動力，接受工業自動化儀表控制系統輸入的（4~20mA）電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。
