電磁式燃氣緊急切斷閥技術參數及工作原理

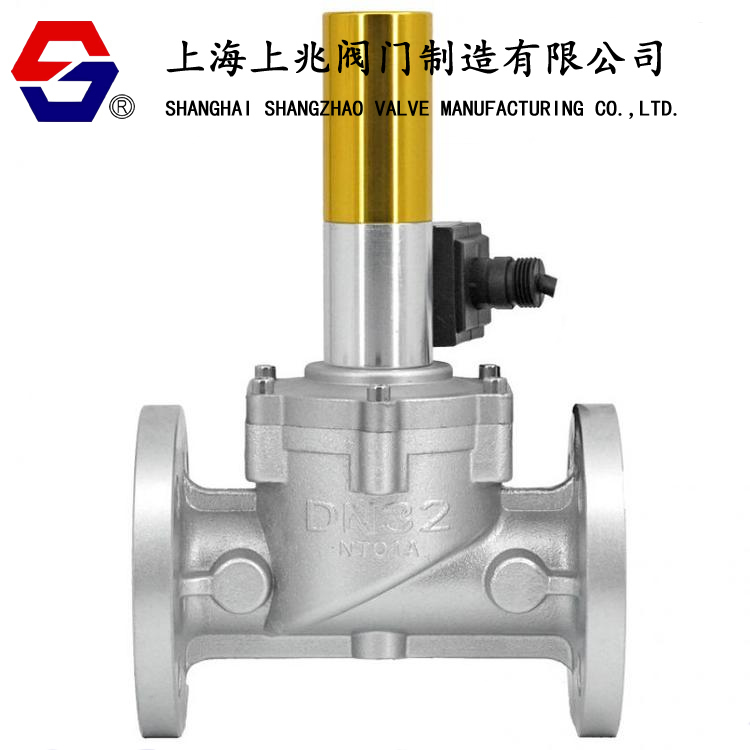

ZCRB-16 電磁式燃氣緊急切斷閥是一種半自動安全閥，即燃氣緊急切斷閥一旦開關，就不再隨通電或斷電狀態而變化，仍保持關閉狀態。只有通過手動操作，閥門才能回到開啟狀態。

ZCRB-16電磁燃氣緊急切斷閥與燃氣泄漏報警器配套使用。當探測器探頭檢測到可燃氣體泄漏超標時，會立即通過主機輸出信號關閉電磁閥，迅速關閉閥門切斷氣源，及時制止事故發生。燃氣緊急切斷閥的主要作用是接收來自燃氣報警控制系統或其他報警系統的電信號，可結合多種檢測方式，通過電磁線圈的磁力使閥桿組件動作，從而開啟或關閉閥門，實現控制管道內介質流量的目的。

電磁燃氣緊急切斷閥的技術參數:

控制類型:直動式和先導式。

材料:鋁合金、碳鋼、不銹鋼

公稱壓力:PN16 適用介質:天然氣、液化石油氣、煤氣、甲醇、沼氣。

密封材料:NBR橡膠 u002FFK 工作壓力:0.1 MPa ~ 0.4 MPa 適用溫度:-10 u 002 f+80℃

電源電壓:220V交流電源和24V DC電源。

功耗:≤1w

防爆等級:EXDⅱBT4 ExmbⅱCT6 Gb

防護等級:

IP65 工作系數:脈沖式正常電源不應超過30u002FS，以防止線圈受熱損壞。

連接方式:法蘭連接和螺紋連接

電磁燃氣緊急切斷閥的工作原理:

Gas切斷閥是安裝在城鎮燃氣管道的進氣管、主管或主管上的閥門，可以提高閥門后管道和用氣場所的安全控制能力，保證區域內燃氣輸配和使用的安全。廣泛應用于燃氣、石油、化工、電力、商業服務等行業，是工業過程控制系統的關鍵設備。

DRQF-16燃氣緊急切斷閥在日常工作中處于常開狀態，電磁閥線圈處于不耗電狀態。閥門開啟和鎖定裝置用于保持常開狀態。當電磁線圈接收到外界提供的DC24V或AC220的脈沖截止電流時，閥門開啟和鎖定裝置自動解鎖并釋放彈簧力，使閥門快速關閉并保持常閉。管道泄漏故障排除后，工作人員需要手動復位時，應將手動復位桿向上抬起，聽到咔噠一聲，表示閥門完全打開。

Gas緊急切斷閥安裝規范和注意事項:

1。閥體應按閥體上標明的氣流方向安裝，閥體線圈不得倒置安裝。

2。直徑2以上。DN50應水平安裝。

3。管道內不得有雜物，以防吹掃時雜物卡在彈簧內或卡在閥腔內。

4。當安裝在室外時，應安裝防雨雪保護罩，以避免

電磁閥潮濕。

5。進行管道試壓，閥門必須打開。

6。不要用力敲擊復位桿。
