氣動切斷閥的電磁閥防爆(EXd)和本質安全防爆(EXi)的區別

　　防爆電磁閥(EXd)和安防爆(EXi)的區別

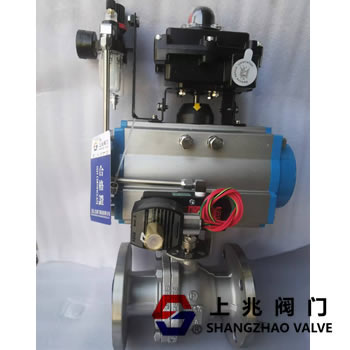

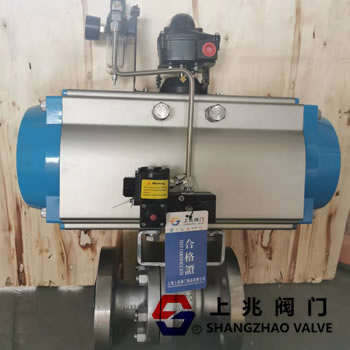

　　氣動球閥、氣動切斷閥、氣動緊急切斷閥防爆電磁閥(EXd)與本質安全防爆(EXi)的區別在于，在很多生產場所會產生一些可燃物質。在化工行業，80%以上的生產車間區域都存在可燃物質。當可燃物質和氧氣的混合濃度在極限范圍內時，如果有激發能量，就會發生爆燃，所以必須采用防爆電子元件。

　　電磁閥的防爆形式：

　　1.本質安全型“I”(本質安全電氣設備及其相關設備)的本質安全電路：

　　在規定的試驗條件下，正常運行或規定的故障狀態下產生的電火花和熱效應不能點燃規定的爆炸性氣體或蒸汽。

　　本質安全型電氣設備：所有電路都是本質安全型電氣設備。

　　本質安全設備和相關設備的本質安全部分被劃分為ia和ib:

　　Ia:電氣設備正常工作時，一個故障，兩個故障的任何組合都不能引起點火。

　　Ib:是一種本質安全型電氣設備，在故障情況下不會引起點火。

　　可見ia級高于ib級。

　　相關裝置3360配有本質安全電路和非本質安全電路，非本質安全電路的結構不會對本質安全電路產生不利影響。

　　本質安全型儀表又稱安全火花儀表。其特點是在儀器正常和故障情況下，電路和系統產生的火花及達到的溫度不會點燃?xì)?液混合物。

　　其防爆主要通過以下措施實現：

　　(1)儀器電路由新型集成電路元件等組成。并在較低的工作電壓和電流下工作；

　　用安全柵欄將危險場所和非危險場所的電路隔開，限制能量從非危險場所轉移到危險場所；

　　儀器的連接線不應形成過大的分布電感和分布電容，以減少電路中的儲能。

　　本質安全型儀表的防爆性能不是通過通風、充氣、充油、隔爆等外部措施實現的，而是通過電路本身實現的，所以本質安全。可應用于所有危險場所和所有可燃?xì)怏w和蒸汽混合物，通電后可進行維護和調整。但不能單獨使用，必須與本質安全相關設備(安全柵)和外部接線一起組成本質安全電路，才能起到防爆作用。

　　有兩種類型的安全儀器：ia和ib:IA類，在正常工作條件下，當電路中有一個或兩個故障時，不能點燃爆炸性氣體混合物。在ia型電路中，工作電流被限制在100mA以下。

　　IB類，在正常工作狀態下和電路出現故障時，不能點燃混合氣。在ib電路中，工作電流被限制在150mA以下。

　　本質安全型電氣設備結構簡單，體積小，重量輕，制造和維護方便，安全可靠，可直接應用于0區最危險的場所。因此，這種電氣設備被廣泛應用于石油、化工等大型工程中，并逐漸取代笨重的隔爆結構。

　　2.帶隔爆外殼的隔爆型“D”電氣設備：

　　能承受已進入殼體內的可燃混合物的內部爆炸而不被破壞，不能通過殼體上的任何結合面或孔洞點燃一種或多種氣體或蒸氣形成的外部爆炸環境。

　　3.安全性增強的E

　　4.充油的O

　　5.填砂模具Q

　　6.澆注和密封型M

　　7.復合類型

　　隔爆也叫耐壓防爆。它將能點燃混合物的儀表部件封閉在一個外殼內，要求外殼堅固，能承受內部電路產生的火花的沖擊壓力，并能防止向外殼外擴散。也就是說，隔爆型儀表的外殼內部可能被燒壞，但不會傳導到外殼外部。因此，儀表各部件的結合面，如螺釘轉數、螺釘精度、儀表蓋的零點、量程調節螺釘與外殼的間隙、變送器的檢測部分與轉換部分的間隙、線口等都有嚴格的防爆要求。

　　除了笨重之外，隔爆型儀表相對簡單，不需要安全柵等相關設備。但在打開表蓋前，必須先關閉電源，否則遇火花會暴露在大氣中，造成危險。

　　3.溫度組：

　　T1 450，T2 300，T3 200，T4 135，T5 100，T6 85。根據可能的可燃?xì)怏w和蒸汽的防爆等級和著火溫度組別，選擇儀表的防爆等級和允許的表面溫度組別。

　　點火源：生產過程中廣泛使用電氣儀表，各種摩擦火花、機械磨損火花、靜電火花、高溫等。是不可避免的，尤其是當儀器和電力故障時。危險場所使用的儀表、電氣設備和安裝材料，如接線盒、接線箱、接線盒等。必須有國家授權機構頒發的防爆證書。安裝前，檢查其規格型號是否符合設計要求，外觀應無損傷和裂紋。
