| 三偏心硬密封蝶閥的適用場合及原理 發布時間：21-09-08 |

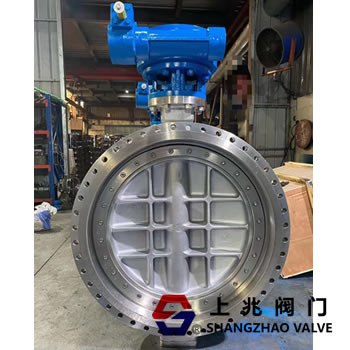

硬密封蝶閥為三偏心金屬密封結構，密封形式為金屬對金屬密封，金屬密封環對金屬密封可互換，不銹鋼板和石墨復合板密封環對金屬密封。 硬密封蝶閥除電動驅動外，還可采用手動、蝸輪、氣動等方式驅動。 此閥一般水平安裝。 氣動硬密封蝶閥的結構密封蝶閥由進口氣動活塞執行機構和三芯硬密封蝶閥組成，俗稱氣動三偏心金屬密封蝶閥。 閥座采用兼容硬密封的多級結構，加工精美，工藝先進。 氣動硬密封蝶閥與電動閥門定位器配套，輸入4～20mADC信號和0.4～0.7MPa氣源控制運行，可實現壓力、流量、溫度、液位等參數的調節. 氣動硬密封蝶閥配有行程限位開關、電磁閥、減壓閥和0.4-0.7MPa氣源實現開關操作，并發出兩對無源觸點信號指示開關動作。 硬密封球閥的蝶板安裝在管道的直徑方向。 在硬密封球閥體的圓柱形通道中，緊急切斷閥圓盤形蝶板繞軸線旋轉，旋轉角度在0°到90°之間。當旋轉達到90°時，閥門完全打開。 新型高壽命不銹鋼蝶閥的特點及蝶閥使用中存在的問題。目前，硬密封球閥作為用于實現管道系統通斷和流量控制的部件，已在石油、化工、冶金、水電等行業得到應用。 應用極為廣泛在許多領域。 在眾所周知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。 由于結構特性的限制，不適用于此類行業如耐高溫、耐高壓、耐腐蝕、耐磨。 偏心原理： 閥門開啟時，蝶板與閥座在瞬間關閉時接觸，利用蝶板偏心1和偏心2快速離開閥座，減少了密封副的磨損，摩擦力矩小，開啟靈活。 偏心錐面3使蝶板在閥門開啟或關閉時能夠穿過閥座內孔，從而達到接觸和密封。 另外，錐形蝶板??的旋轉半徑大于密封副接觸位置的旋轉半徑，所以閥門關閉時蝶板會越來越緊，可以實現自-鎖緊，防止蝶板過位。 目前比較先進的蝶閥是三偏心金屬硬密封蝶閥。閥體與閥座為連接件，閥座密封面采用耐溫、耐腐蝕合金材料焊接而成。 多層軟層壓密封圈固定在閥板上。與傳統蝶閥相比，這種蝶閥耐高溫，操作方便，啟閉時無摩擦。關閉時，增加傳動機構的扭矩以補償密封，從而改善蝶閥。 密封性能和延長使用壽命的優點。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
