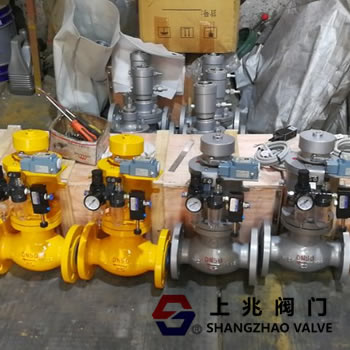

QDQ421F-16P_不銹鋼氣動切斷閥-上海上兆閥門制造有限公司【官方網站】

QDQ421F-16P_不銹鋼氣動切斷閥發布時間：21-07-06

QDQ421F-16P_不銹鋼氣動切斷閥用途：

氣動－常閉式：不銹鋼氣動緊急切斷閥適用于氨氣球罐／燃氣儲罐管道出入口控制切斷流量的安全閥

門。可配套附件：防爆電磁閥，空氣減壓過濾器，信號反饋開關。可根據用戶要求法蘭加工成雙凹，雙凸，一凹一凸，更方便維修安裝，避免更改管道設施。

QDQ421F-16P_不銹鋼氣動切斷閥產品概述：

QDQ421F-16P_不銹鋼氣動切斷閥具有＊＊＊的技術性能，低負荷損失和高可靠性，安裝在燃氣，液氨與氣體儲罐管道上，與遠距離氣源配套使用，利用氣源控制閥門開啟－關閉，以便在管道或儲罐上發生泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥80℃時（易熔合金）熔化，而氣缸自動卸，閥門迅速關閉而止漏，起安全保護作用。廣泛應用于化工危險品、供氣管網系統、燃氣熱能工廠車間、燃氣鍋爐房及住宅居

所的安全設施。

不銹鋼氣動緊急切斷閥是結合截止閥，止回閥，電磁閥和氣動閥門的優點，屬于自動化系統中執行機

構的一種閥門，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號

，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。可廣泛地

應用在石油、化工、冶金等工業生產部門。切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質。

QDQ421F-16P_不銹鋼氣動切斷閥工作原理：

1.緊急切斷閥氣源入口按裝一只二位三通（｛或二位五通｝電磁閥，利用遠程電器控制臺控制閥門開關。

2.燃氣泄漏報警器報警通電，電磁閥通電排氣，閥門自動關閉．

3.手動控制電磁閥（按下紅色卡子）排氣，閥門自動關閉．

4.當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，進入自鎖狀態。此時即使撤去電源，閥門仍處于自鎖狀態，不會重新自動打開。

5.閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。

6,當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。
