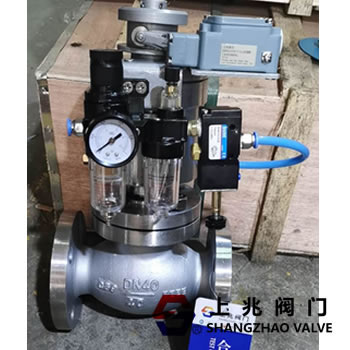

QDQ421F 不銹鋼切斷閥 安裝在液化石油氣儲灌站的液相和氣相管道上，與空氣壓縮機或儲氣罐配套使用，以便當管道發生大量泄漏，氣源壓力或高溫會使易熔塞合金熔化，閥門自動關閉 防漏，具有安全保護功能。該閥也可用作氣動截止閥。可實現遙控、快速關閉、靈活開啟。在沒有氣壓的情況下，閥瓣處于常閉狀態。當氣泵輸入壓力氣體閥門在氣缸內時，閥瓣打開。當閥門需要關閉或緊急情況時，當壓力釋放時它會自動關閉。 此閥門通過柱塞固定在閥座上。當氣缸為閥瓣時，當壓力氣體通過閥座注入氣缸時， 緊急切斷閥閥瓣離開閥座。當壓力釋放時，閥瓣由于彈簧力，它迅速關閉。 閥門工作介質的流動方向，閥座端為出口，非座端為入口，氣壓方向相反。 由多彈簧氣動薄膜執行器或浮動活塞執行器和調節閥。它接收來自儀表的信號并控制工藝管道中流體的切斷、接通或切換。 具有結構簡單、反應靈敏、動作可靠的特點。 氣動緊急切斷閥的內部結構裝有低熔點易熔合金塞，易熔金在外面≥80℃溫度熔化，堵塞氣管，泄壓。 液氨緊急切斷閥快速關閉，保護儲罐系統安全。
規格（DN） | 公稱壓力（MPa） | 密封試驗壓力（MPa） | 工作溫度（℃） | 適用介質 | 控制油缸或氣壓部分 | 閥瓣開啟高度（MM） | 使用介質 | 閥瓣開啟時最大油壓或氣壓（MPa） | 25 | 2.5 | 2.75 | -40℃ ~80℃ | 液化 石油氣、 液氨等 | 15 | 壓縮空氣 | 油3MPa，氣0.6MPa | 40 | 2.5 | 2.75 | 18 | 油3MPa，氣0.6MPa | 50 | 2.5 | 2.75 | 18 | 油3MPa，氣0.6MPa | 65 | 2.5 | 2.75 | 22 | 油3MPa，氣0.6MPa | 80 | 2.5 | 2.75 | 27 | 油3MPa，氣0.6MPa
|
|
