| 氣動蝶閥的工作原理和具體分類 發布時間：21-02-04 |

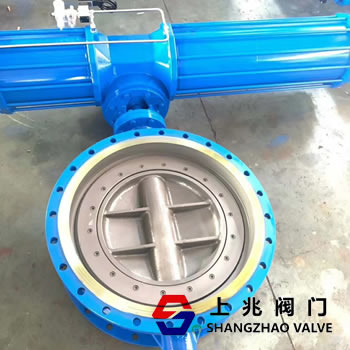

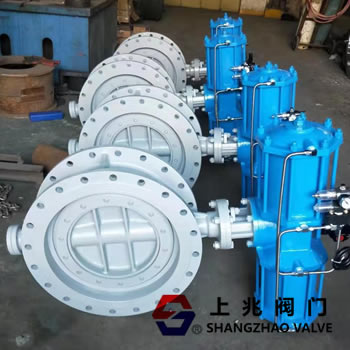

氣動蝶閥的工作原理和具體分類是什么？ 氣動蝶閥使用圓形蝶板，該蝶板隨閥旋轉以實現打開和關閉性能。實現激活作用的氣動閥主要用作截止閥。它也可以設計成具有調節功能或分段閥和調節功能。 中等直徑管道的使用正在增加。 蝶閥結構簡單，體積小，重量輕，僅由幾個部分組成。 氣動蝶閥的主要分類為：氣動對夾式蝶閥，氣動橡膠襯里蝶閥，氣動氟襯里蝶閥，氣動通風蝶閥，氣動伸縮蝶閥等。   1。氣動蝶閥的工作原理： 氣動蝶閥使用圓形蝶板，該蝶板與閥一起旋轉以實現開閉性能。實現激活作用的氣動閥主要用作截止閥。切斷閥也可以設計成具有調節閥或分段閥的功能。 中等直徑管道的使用正在增加。 蝶閥結構簡單，體積小，重量輕，僅由幾個部分組成。 此外，它可以通過旋轉90°快速打開和關閉，并且操作簡單。同時，電動閥具有良好的流體控制特性。 當蝶閥處于全開位置時，蝶板的厚度為介質流經閥體時的單阻力，因此閥產生的壓降較小，因此具有較好的流量控制特征。 蝶閥有兩種密封類型：彈性密封和金屬密封。 彈性密封閥，密封環可以鑲嵌在閥體上或連接在蝶板的外圍。 如果需要將蝶閥用作流量控制，則主要做的是正確選擇閥門的尺寸和類型。 蝶閥的結構原理特別適用于制造大口徑閥門。 蝶閥不僅廣泛用于石油，天然氣，化工和水處理等一般行業，而且還用于火力發電廠的冷卻水系統。 2。氣動蝶閥的具體分類： 1氣動對夾式蝶閥 氣動對夾式蝶閥結構新穎。閥體的構造滿足狹窄的管道空間所形成的短距離晶片結構，外部泄漏和內部泄漏為零，符合國家標準。 2氣動襯膠蝶閥 連接方法包括法蘭，對接夾，密封襯里襯有丁腈橡膠，乙丙橡膠，耐熱乙丙橡膠，天然橡膠，氯丁橡膠，氟橡膠，PTFE，根據情況更合理介質的化學性質 select。 3、氣動襯氟蝶閥 防腐襯氟蝶閥采用兩件式閥體組合。閥座和閥體襯里是一體的。閥工作時，只有全塑料閥座和襯有塑料的蝶板才與介質接觸。該產品可以抵抗熔融的堿金屬和元素氟以外的任何介質的腐蝕，將D71F46閥桿和蝶板鍛造為一體，并在表面均勻覆蓋一層FEP。 閥體通道的內表面光滑，流體阻力小，CV值高，流量大，扭矩適中。它采用四級密封結構，并在密封表面外側配備了耐高溫和抗老化的SI橡膠彈性墊片閥座，完全達到了介質的零泄漏。 4、氣動蝶閥 氣動蝶閥的特點：閥板與閥座之間有很小的間隙。該產品適合在空氣流通不良的環境中使用。 5、氣動伸縮式蝶閥 氣動伸縮式蝶閥的主要特點： 設計新穎合理，結構獨特，重量輕，操作方便，啟閉迅速；伸縮式蝶閥不僅可以調節和截流，補償管道溫差引起的熱脹冷縮，還可以提供閥門的安裝，更換和維護。 方便。 密封件可以調節和更換，密封性能可靠。 6、氣動法蘭蝶閥 氣動法蘭蝶閥該產品由橡膠密封蝶閥組成閥，碳鋼或不銹鋼閥板和閥桿。 適用于溫度≤80?120℃的給排水，食品，化工，石油，電力，紡織，造紙等燃氣管道中的截流介質的調節。氣動調節蝶閥是一種閥板，其閥板繞垂直于通道的固定軸旋轉。它是活塞式雙作用或單作用閥。 由回彈式氣動執行器和蝶閥組成，是一種旋轉式高性能調節或截止閥，配有電動，氣動緊急切斷閥定位器或電磁閥，空氣濾清器減壓器，限位開關閥位置反饋裝置 ，可實現工藝管道中流體介質的比例調節和二位截止控制，從而實現對流量，壓力，溫度，液位等參數的自動控制 以上是對氣動蝶閥的工作原理和具體分類的說明。如果您想了解更多有關氣動蝶閥的信息，請關注我們的上海上上兆閥門廠 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
