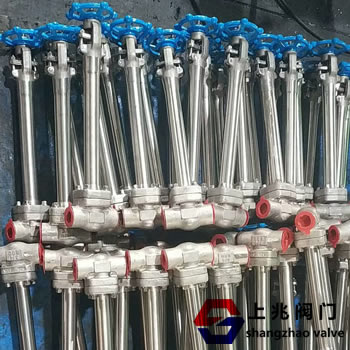

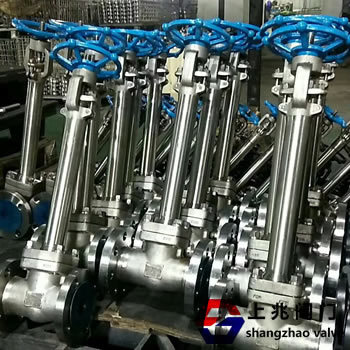

名稱：焊接低溫截止閥

型號： DJ61F-25P

焊接低溫截止閥標準與產品結構介紹：

1．設計：API6D、JB/T7749

2．閥門常規檢查和試驗：按API598標準。

3．閥門低溫檢查和試驗：按JB/T7749。

4．驅動方式： 手動、傘齒輪傳動及電動驅動裝置。

5．閥座形式： 閥座采用焊接結構，密封面堆焊鈷基硬質合金，保證閥門的密封性能。

6．閘板采用彈性結構，在進壓端設計卸壓孔。

7．單向密封的閥門閥體上標有流向標志。

8．低溫球閥、閘閥、截止閥，蝶閥采用長頸結構，以保護填料。

9．超低溫球閥標準：JB/T8861-2004。

低溫截止閥產品規格和設計參數:

1．壓力等級：1.6，2.5 4.0MPa

2．閥門通徑：10～100mm

3．連結形式：法蘭式、焊接式、螺紋。

4．閥門材料：CF8。

5．工作溫度：-46℃、-101℃、 -196℃

6．適用介質：液化天然氣、乙烯、丙烯等。

7．驅動方式：手動、氣動、電動 。

低溫閥門_焊接低溫截止閥產生泄漏的原因分析：

1.內漏

閥門產生內漏主要原因是密封副在低溫狀態下產生變形所致。當介質溫度下降到使材料產生相變時造成體積變化，使原本研磨精度很高的密封面產生翹曲變形而造成低溫密封不良。

2．外漏

閥門的外漏：其一是閥門與管路采用法蘭連接方式時，由于連接墊料、連接螺栓、以及連接件在低溫下材料之間收縮不同步產生松弛而導至泄漏。因此可把閥體與管路的連接方式由法蘭連接改為焊接結構，避免了低溫泄漏。其二是閥桿與填料處的泄漏。

產品主要有：低溫球閥，低溫截止閥，低溫切斷閥，低溫緊急切斷閥，低溫止回閥，低溫過濾器，低溫安全閥，低溫氣動切斷閥，低溫電動切斷閥，低溫電動調節閥等產品，公稱通徑DN10?100mm，最高使用壓力4.0MPa，使用溫度最低為-196℃。為保證LNG配套閥門和低溫貯運設備以及空分裝置的穩定性、安全性，產品在出廠都經過壓力密封測試。
