氣動緊急切斷閥常識發布時間：19-11-15

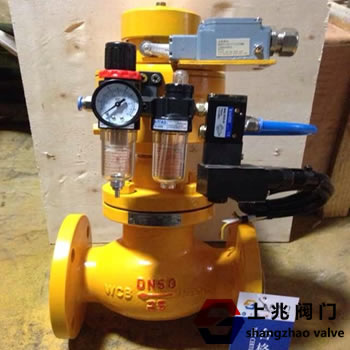

常開式氣動緊急切斷閥采用壓縮空氣或氮氣繼續遠距離快速控制，使用方便安全，加裝遠程信號反饋裝置，可于遠距離控制室直接獲悉閥門運行狀態，啟用僅需按一下控制按鈕其余事項在指定時間內完成。

切斷閥操作方法：

常開式氣動緊急切斷閥當控制器按事先編好的程序對某個氣源換向閥輸出一個信號，該換向閥動作，使帶壓儀表氣源通過換向閥的切換進入氣動執行機構的氣缸上腔或下腔，推動活塞運動使切斷閥快啟或關閉。

快速切斷閥技術參數：

1,氣源接口：RC1/4

2,電源接口：M20×1.5

3,氣缸操作壓力：0.3-0.6Mpa

4,緊急切斷時間：≤3秒

5,公稱通徑：DN25-400

6，結構長度：GB12221-89

7,連接法蘭：JB/T81-94

8,工作溫度：-40~+420℃

9,公稱壓力：1.6-4.0Mpa

10,適用介質：氨，燃氣

11,電壓：DC24AC220

緊急切斷閥主要材料：

整體材質：304、WCB

密封面：STL聚四氟乙烯

填料：柔性石墨聚四氟乙烯

常開式氣動緊急切斷閥安裝在工廠生產車間管路，防爆電磁閥(氣動元件)電源和集散控制系統(DCS)，可編程控制器(PLC)等開關信號或者泄漏探測儀表、壓力控制儀器連接。在探測儀發現泄漏、壓力控制儀器(壓力過高/低)通電通氣關閉，以*時間切斷氣體來源避免事態發生，影響正常生產。確保工作人員的安全。
