LNG低溫不銹鋼截止閥發布時間：19-05-25

LNG低溫不銹鋼截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。

主要生產：低溫截止閥，低溫長軸截止閥，低溫焊接截止閥、低溫球閥、低溫長軸球閥、低溫短軸球閥、低溫閘閥、低溫長軸閘閥、低溫短軸閘閥等等。

液化天然氣閥門的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。因此，在開發、設計、研制液化天然氣閥門的過程中，材質是首要關鍵的問題。

經過多年制造，已積累了豐富的經驗，從設計、工藝到制造日趨成熟，并已開發形成了低溫閥門的系列產品。

LNG低溫不銹鋼截止閥與產品結構：

1．設計：API6D、JB/T7749

2．閥門常規檢查和試驗：按API598標準。

3．閥門低溫檢查和試驗：按JB/T7749。

4．驅動方式：手動、傘齒輪傳動及電動驅動裝置。

5．閥座形式：閥座采用焊接結構，密封面堆焊鈷基硬質合金，保證閥門的密封性能。

6．閘板采用彈性結構，在進壓端設計卸壓孔。

7．單向密封的閥門閥體上標有流向標志。

8．低溫球閥、閘閥、截止閥，蝶閥采用長頸結構，以保護填料。

9．超低溫球閥標準：JB/T8861-2004

LNG低溫不銹鋼截止閥技術參數：

閥體	ZG0Cr18Ni9
閥蓋、閥瓣	0Cr18Ni9/H62
閥桿	0Cr18Ni9
填料、密封圈	PTFE

LNG低溫不銹鋼截止閥

公稱通徑	DN10mm～150mm
公稱壓力	PN4.0MPa
適用介質	液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等
適用溫度	-196℃～+80℃

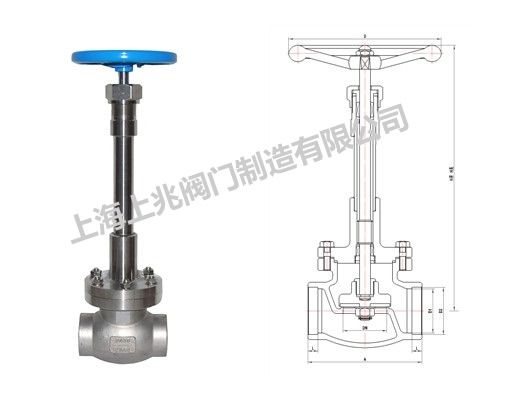

LNG低溫不銹鋼截止閥主要連接尺寸：

公稱通徑 DN(mm)	DJ61F-40P 低溫截止閥							重量 (kg)
	尺寸(mm)
	A	H開	H關	L	D1	D2	D
10	70	258	250	8	10	14.5	65	1.36
15	70	258	250	8	15	18.5	65	1.58
20	90	322	310	8	20	25.5	100	2.22
25	90	322	310	8	25	32.5	100	2.38
32	100	390	370	10	32	38.5	120	4.68
40	100	390	370	10	40	48.5	120	4.8
50	140	483	460	10	50	57.5	160	9.92
65	170	483	460	10	65	76.5	160	12.89
80	200	528	490	15	80	89.5	200	22.51
100	220	540	500	15	100	108.5	240	29.65
150	300	640	580	20	150	159.5	300	53.88
