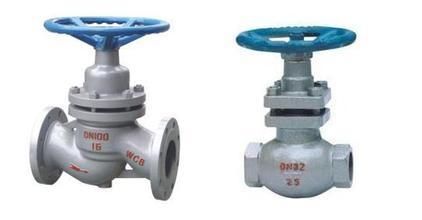

J15內螺紋Y型鍛鋼截止閥   發布時間：19-04-09

內螺紋Y型鍛鋼截止閥

 J15Y / J65Y內螺紋Y形鍛鋼截止閥有三種閥蓋設計。
第一種是螺栓式發動機罩。根據該設計設計的閥具有閥體和通過螺栓和螺母連接的閥蓋，以及纏繞墊圈（由316夾柔性石墨制成）。
當客戶有特殊要求時，也可以使用金屬環。
第二種設計形式是焊接閥蓋。以這種形式設計的閥門具有閥體和閥蓋，它們是螺紋連接和完全焊接的。
當客戶有特殊要求時，也可提供完全焊接的兩個連接。緊急切斷閥
第三種是壓力自緊閥蓋。這種形式的閥門有一個閥體和一個閥蓋，它們是螺紋連接的，內部壓力是從密封圈上密封的。
二，J15內螺紋Y型鍛鋼截止閥 - 設計結構和特點
 1。符合ANSI B16.34。
根據API598進行檢查和測試，標記為MSS-SP-25
 2，結構如下：
 3，全直徑或減小直徑
 4，提升和球形止回閥
 5，內置彈簧按需
 6 ，可拆卸固體閥瓣
 7，自定心板壓套
 8，整體式上密封座
 9，明亮桿支架型（OS \\ Y）
 10，螺栓連接，纏繞墊圈密封閥蓋，螺紋連接，全焊接密封閥蓋和螺紋內壓自緊閥帽 不銹鋼球閥
 11。插座端符合ASMEB16.11
 12。螺紋端（NPT）符合ANSI / ASMEB1.20.1
 13，閥瓣可轉換為針型，節流型，球型，止回型 \\ n \\ n r \\ n
三，J15內螺紋Y型鍛鋼截止閥 - 主要部件
序號零件名稱CStoASTMAStoASTMSStoASTM
TypeA105TypeA182F22TypeA182F304(L) TypeA182F316(L)
1閥體A105NA182F22A182F304(L)A182F316(L)
2閥瓣A105NA276304A276304(L)A276316(L)
3閥桿A182F6aA182F304(L)A182F316(L)
4密封座A105NA182F304A182F304(L)A182F316(L)
5密封環F182F304LA182F304(L)A182F316(L)
6閥蓋A105NA182F22A182F304(L)A182F316(L)
7墊圈A105NA182F22A182F304(L)A182F316(L)
8閥桿螺母A276F420
9軸承壓蓋A1942HA1944A1948A1948M
10鎖緊螺母A1942HA1944A1948A1948M
11手輪A197
12對夾塊A105A182F22A182F304(L)A182F316(L)
13螺栓A193B7A193B16A193B8A1983B8M
14螺母A1942HA1944A1948A1948M
15填料壓板A216WCBA351CF8
16活節螺栓A193B7A193B16A193B8A1983B8M
17螺母A1942HA1944A1948A1948M
18圓柱銷A276420A182F304
19填料壓套A276410 A182F304
20吊耳A105A182F22A182F304(L)A182F316(L)
21提升螺母A1942HA1944A1948A1948M
22填料不銹鋼絲+柔性石墨
適用介質水、蒸汽、油品等水、蒸氣、油品等硝酸、醋酸等
適用溫度-29°C～425°C-29°C～550°C-29°C～200°C
