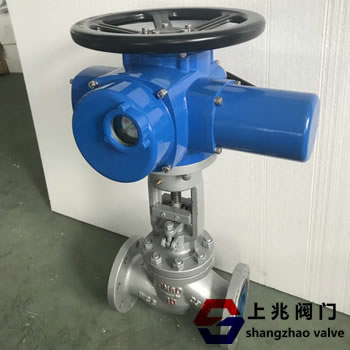

首先， 電動截止閥J941H-25C-150 - 概述 電動截止閥J941H-25C-150是強制密封閥，因此當閥門關閉時，必須施加壓力到閥瓣上迫使密封面泄漏。 當介質從閥瓣下方進入閥門時，操作力克服的阻力是閥桿與填料之間的摩擦力以及介質壓力產(chǎn)生的推力。關閉閥門的力大于打開閥門的力，因此閥桿 閥桿的直徑應該很大，否則閥桿可以彎曲。 近年來，在自密封閥出現(xiàn)后，截止閥的介質流動方向從閥瓣上方變?yōu)殚y腔。此時，在中壓的作用下，關閉閥的力很小，閥的打開力大，閥桿為 ，因此可以減小直徑。 同時，這種類型的閥門在介質的作用下也很緊。 上兆閥門制造的截止閥\\ 當電動截止閥打開時，當閥瓣的開啟高度為公稱直徑的25％至30％時，流量已達到最大值，表明閥門已達到完全開放的位置。 因此，截止閥的全開位置應由閥瓣的行程確定。
| 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 | | GB122235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
三、 電動截止閥J941H-25C-150--壓力試驗:
| 公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 | | 水密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 | | 上密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 | | 氣密封試驗 | 0.5-0.7 |
四、電動 截止閥J941H-25C-150--主要零件材料及性能:
| 體、蓋、板 | 閥桿 | 密封面 | 墊片 | 填料 | 工作溫度℃ | 適用介質 | | | WCB | 2Cr13 | 13Cr STL 木體材料 With Body Material 尼龍 Nylon | 增強柔性石墨 Enhanced Flexible Graphite 13Cr/柔性石墨 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE | 柔性石墨 增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE | ≤425 | 水 蒸汽 油品 | | | WC1 | 38CrMoAl 25Cr2MoV | ≤450 | | | WC6 | ≤540 | | | WC9 | ≤570 | | | C5 C12 | ≤540 | | | ZGCr5Mo | ≤200 | 硝酸類 | | | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | | | ≤200 | 醋酸類 | | | ZG1Cr18Ni12Mo2Ti | 1Cr18Ni12Mo2Ti | |
|
