Q71F對夾式球閥是一種非常實用的新型產品。Q71F對夾式球閥與普通球閥相比，超薄型球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了開關帶孔定位片，根據需要可以加鎖，防止誤操作。
Q71F對夾式球閥--適用范圍 Q71F對夾式球閥及對夾保溫夾套球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。 Q71F對夾式球閥--性能參數： | 公稱通徑： | DN15-DN200 | | 公稱壓力： | PN10，PN16，PN40 | | 適合法蘭 ： | ANSI CLASS150, 300 | | 手柄操作或驅動器裝置操作 |

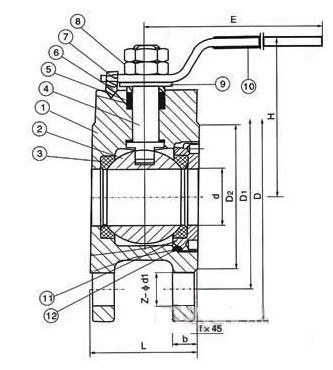

Q71F對夾式球閥--配件表：
序號
NO | 零件名稱 | 材質 | | 1 | 閥體 | 不銹鋼CF8M/CF8 | 碳鋼WCB | | 2 | 球 | 不銹鋼316/304 | 不銹鋼SS304 | | 3 | 密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | | 4 | 閥桿 | 不銹鋼316/304 | 不銹鋼SS304 | | 5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | | 6 | 定位鎖 | 不銹鋼304 | 不銹鋼SS304 | | 7 | 手柄 | 不銹鋼304 | 不銹鋼SS304 | | 8 | 閥桿螺母 | 不銹鋼304 | 不銹鋼SS304 | | 9 | 填料壓蓋 | 不銹鋼304 | 不銹鋼SS304 | | 10 | 手柄套 | 塑料 | 塑料 | | 11 | 密封瓶帽 | 不銹鋼316/304 | 不銹鋼SS304 | | 12 | 墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
Q71F對夾式球閥--連接尺寸： | SIZE | 1/2 | 3/4 | 1 | 1 1 / 4 | 1 1 / 2 | 2 | 2 1 / 2 | 3 | 4 | 5 | 6 | 8 | | d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 | | L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 | | D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | | D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | | D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | | H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 | | E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 | | b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 | | z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 | | f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
|
